Para electricistas e instaladores. Tecleas la intensidad o la potencia y la longitud, y sale la sección de cable, la caída de tensión o la longitud máxima, cada resultado con su cita: tabla, columna y fila, o el apartado que lo justifica.
Monofásico a 230 V, método B, PVC, cobre, cos φ 1 y el límite de caída del 3 % de vivienda: la app arranca con eso y solo tocas lo que cambie en esa obra. El resultado sale mientras escribes, sin pulsar nada.

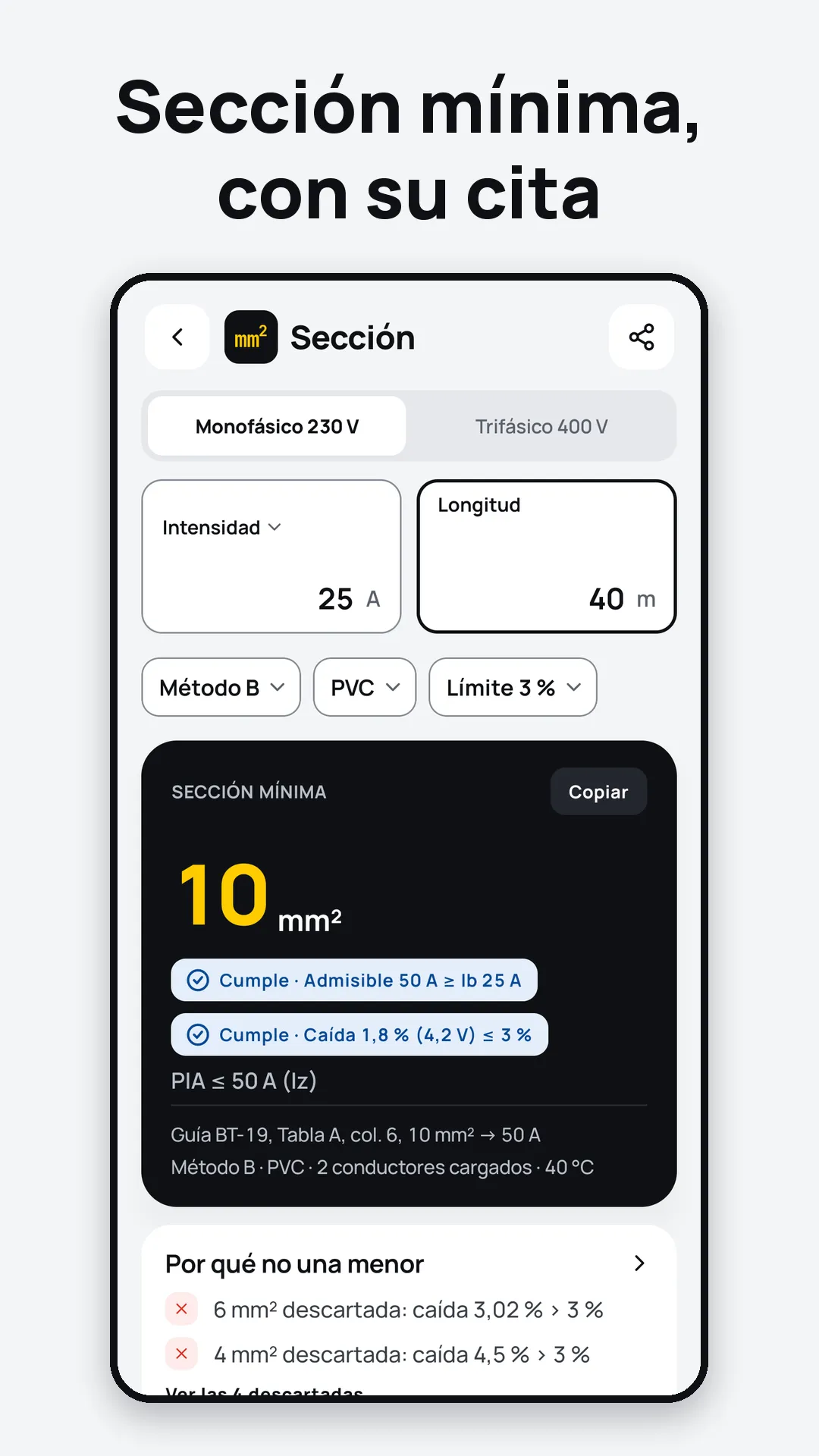

Le das la intensidad o la potencia, los metros y cómo va el cable. Te da la sección mínima, su intensidad admisible con la cita de la tabla, la caída y el tope del PIA que la protege (ITC-BT-22), y por qué descartó las secciones de abajo.

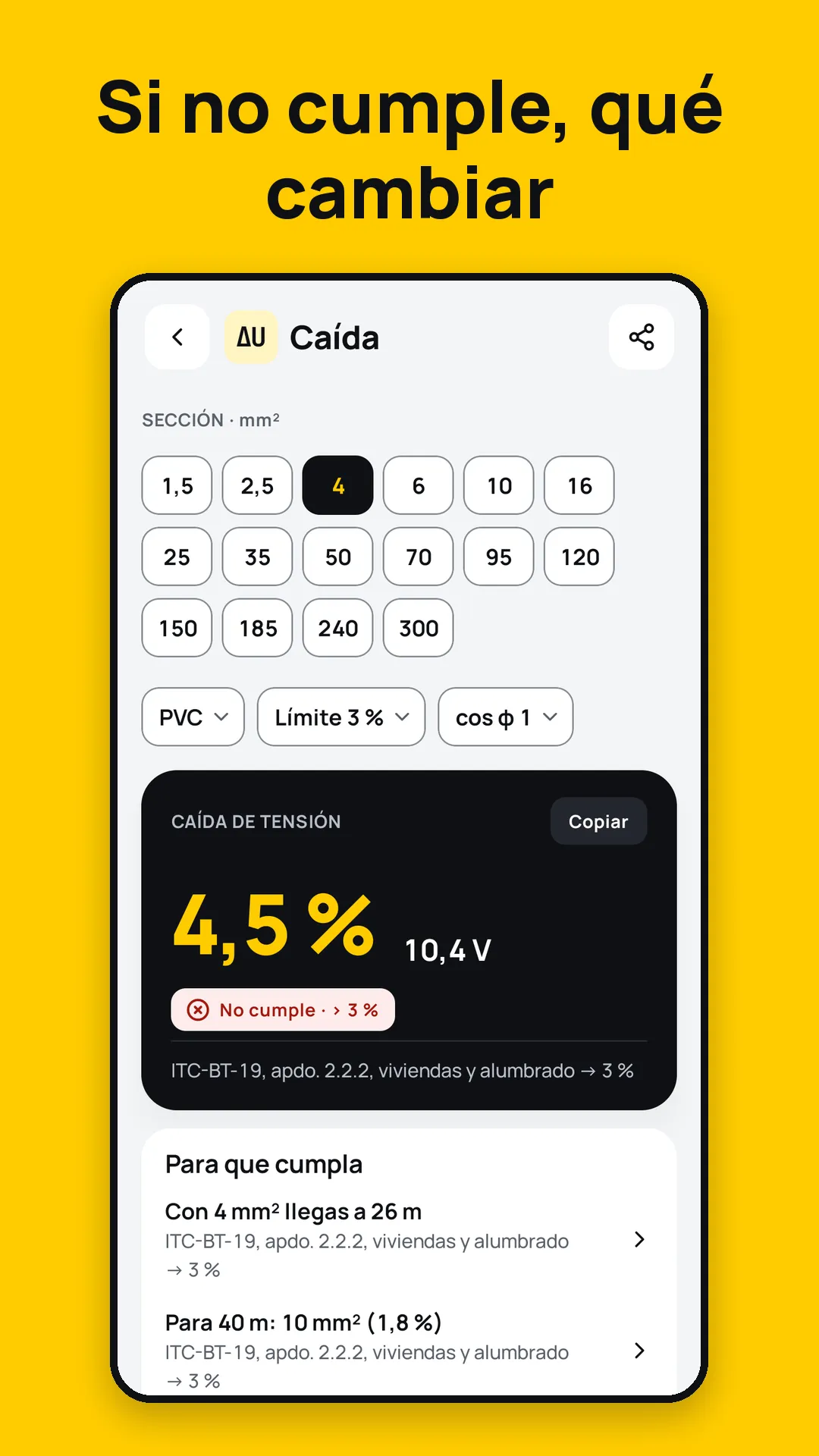

Le das el sistema, la intensidad, la longitud, la sección, el aislamiento, el cos φ y el límite. Te da la caída en voltios y en porcentaje frente al límite de la ITC-BT-19, apartado 2.2.2. Si no cumple, te dice hasta qué longitud llegas con esa sección y qué sección necesitas para esa longitud.

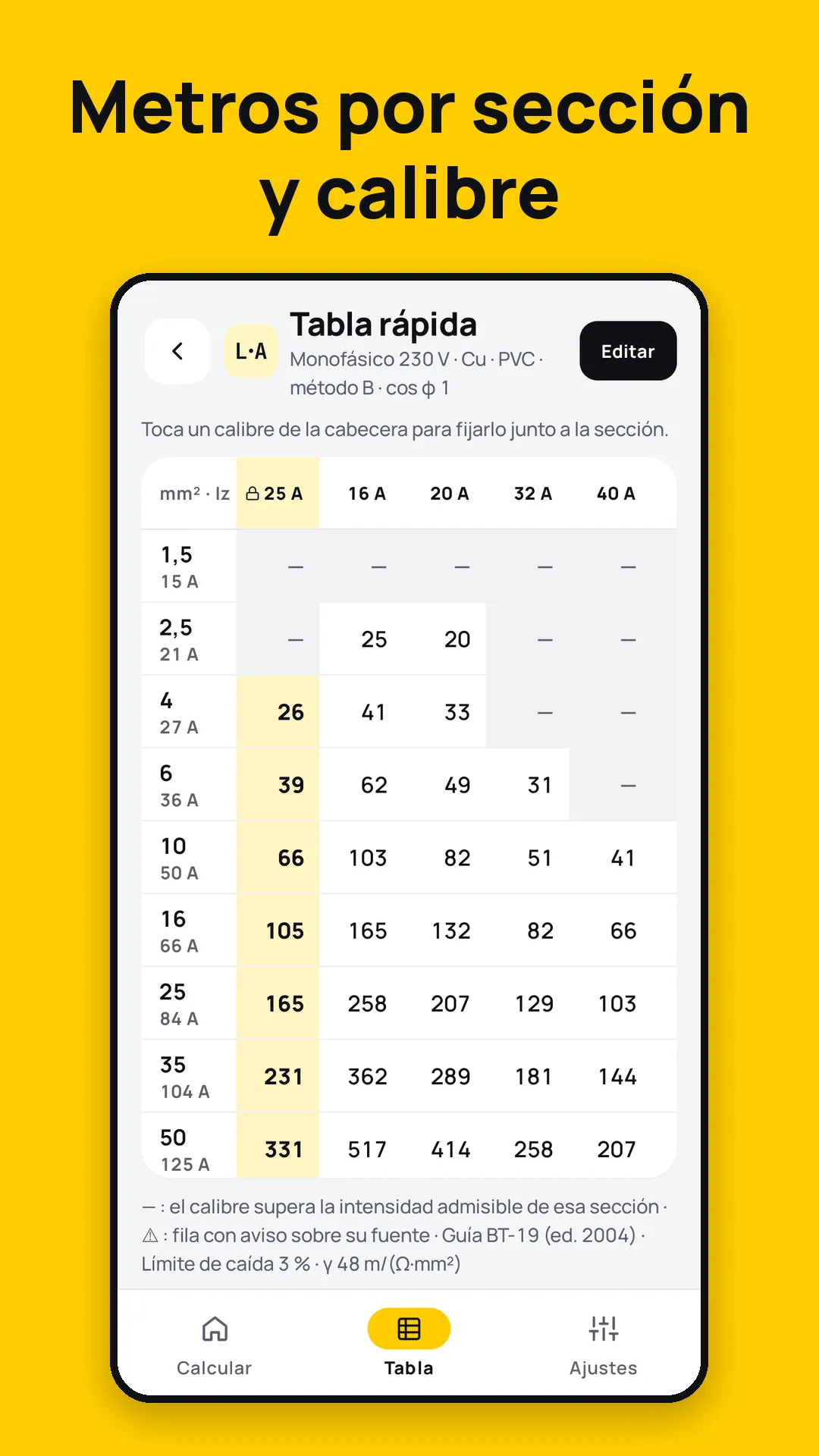

Para cada sección, la intensidad admisible y la longitud máxima para cada calibre, de 6 a 125 A, con el sistema, método, aislamiento y límite que elijas. En monofásico, método B, PVC y 3 %, un cable de 10 mm² a 25 A llega a 66 m.
Se desbloquea con una compra dentro de la app y añade:
Guía BT-19, Tabla A, col. 6, 6 mm² → 36 A
Así cita la app una intensidad admisible. Por defecto usa la Tabla A de la Guía BT-19 (ed. 2009); en Ajustes puedes cambiarla por la Tabla 1 de la ITC-BT-19 tal como se publicó en el BOE. La caída de tensión cita el apartado del límite que aplica.
La conductividad es γ a la temperatura máxima de servicio del aislamiento (48 con PVC, 44 con XLPE; Guía-BT-Anexo 2), que es lo conservador.
Copiar pone el cálculo como texto (datos, resultado y cita) para pegarlo en WhatsApp, en un presupuesto o en la memoria técnica de diseño. Compartir lo envía directamente.
